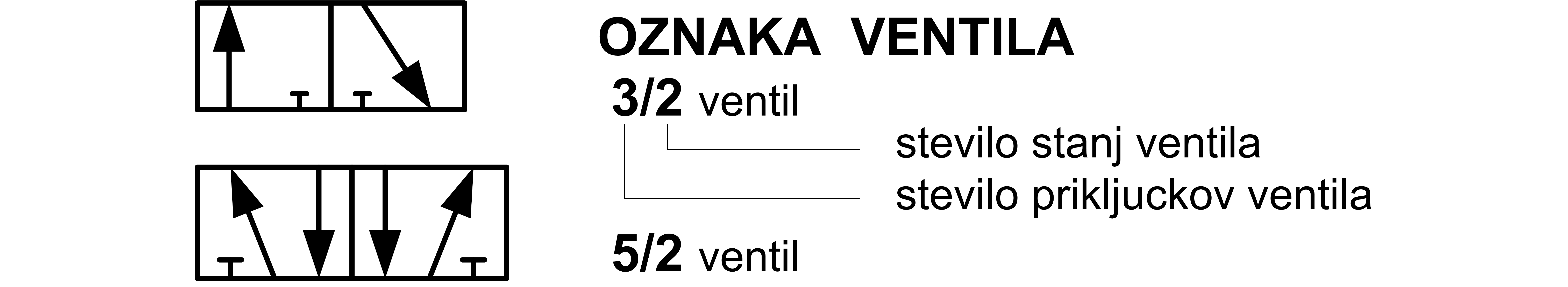

Stanje ventila se prikazuje s kvadratom. Ventili imajo lahko več stanj - položajev, število kvadratov eden poleg drugega pove število stanj.



Pri ventilih ločimo:

- osnovno stanje ventila s povratno vzmetjo je stanje, ko na ventil ne deluje nobena preklopna sila.

- začetno stanje je stanje, v katerem je vgrajen in na stisnjen zrak priključen ventil pred startom krmilja.



Funkcijo ventila vrišemo v kvadratek stanja. Črte ponazarjajo pretočne kanale, puščice prikazujejo smer pretoka.

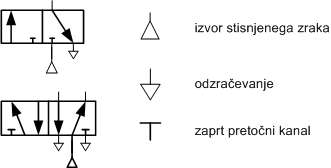

Priključke ventila rišemo samo na kvadrat osnovnega oziroma začetnega stanja.
