PREVERJANJE -prvi del

SCORM Kviz
1. Prednost pnevmatike je:

visoki delovni tlaki in s tem sile
naprave so varne pred preobremenitvijo
ima dobre izkoristke
zaradi stisljivosti zraka lahko dosežemo enakomerne hitrosti

2. Fizikalna enota za tlak je:

Nm2
Pa
m/s
N/m

3. Še dopustna enota za tlak je:

bar
kg
tehnična atmosfera
kN

4. Običajni delovni tlak pri pnevmatiki je:

160-180 atm
1000 mbar
1-5 bar
6-10 Pa

5. Simbol na sliki pomeni:




črpalka
kroženje zraka
pnevmatsko zavoro
kompresor

6. Za komprimiranje zraka največ uporabljamo:

turbokompresorje
Rootsova puhala
batne kompresorje
membranske kompresorje

7. Zrak na vstopu v kompresor vsebuje med ostalim tudi vlago, ki se v rezervoarju nabira kot kondenzirana voda. Ta je:

škodljiva, ker nam povzroča korozijo pnevmatskih elementov
koristna, ker nam maže pnevmatične sestave
ne vpliva na delovanje elementov
zmanjšuje poroznost pnevmatičnih cevi

Izračunaj

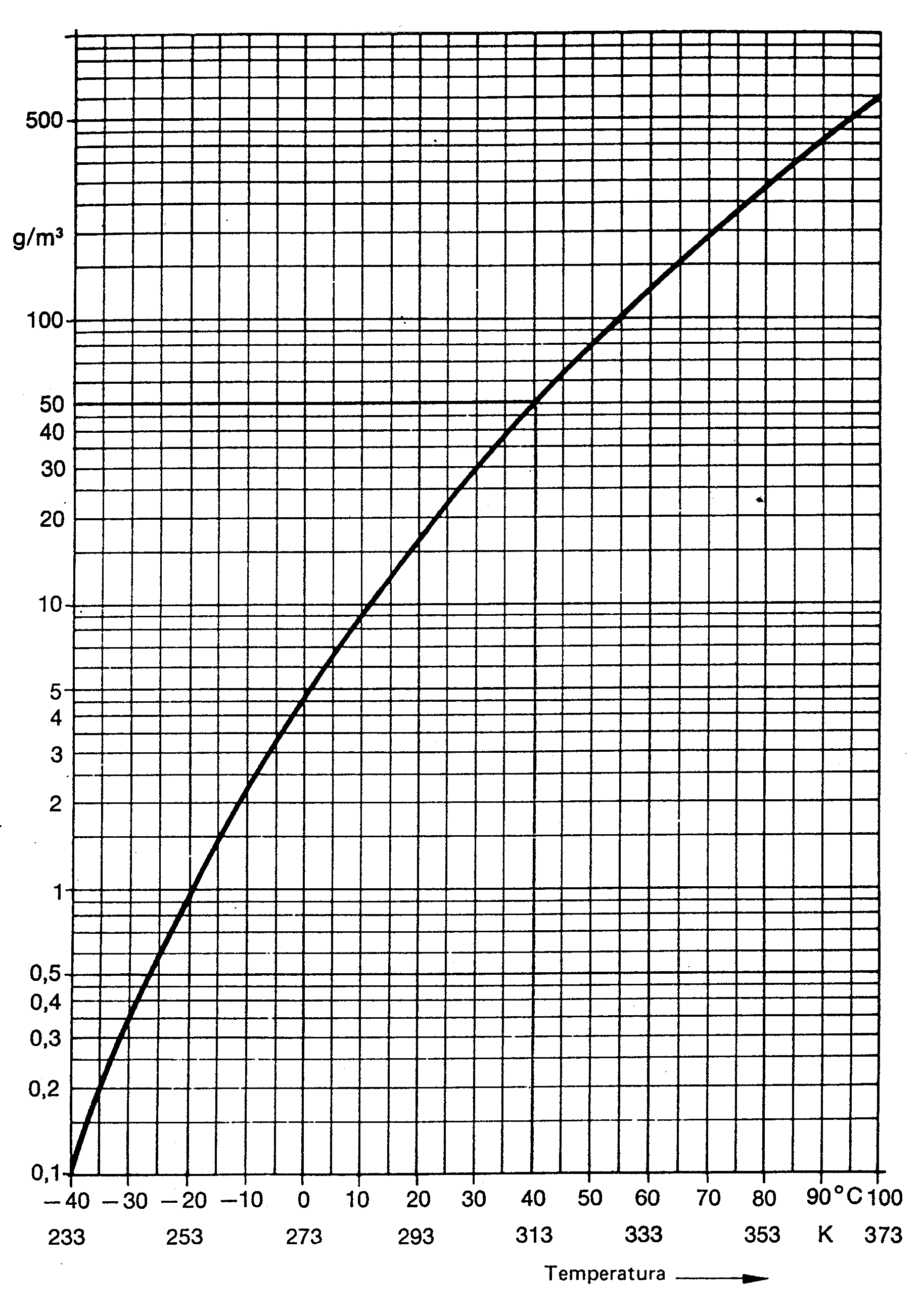

8. Kompresor ima zmogljivost komprimiranja zraka 300 l/min. Na sesalni strani je temperatura zraka 30 0C, relativna vlaga 90%.

Koliko kondenzirane vode se nabere v rezervoarju v eni uri?

30 g/s
120 kg/h
12 dl/min
0,5 kg/h

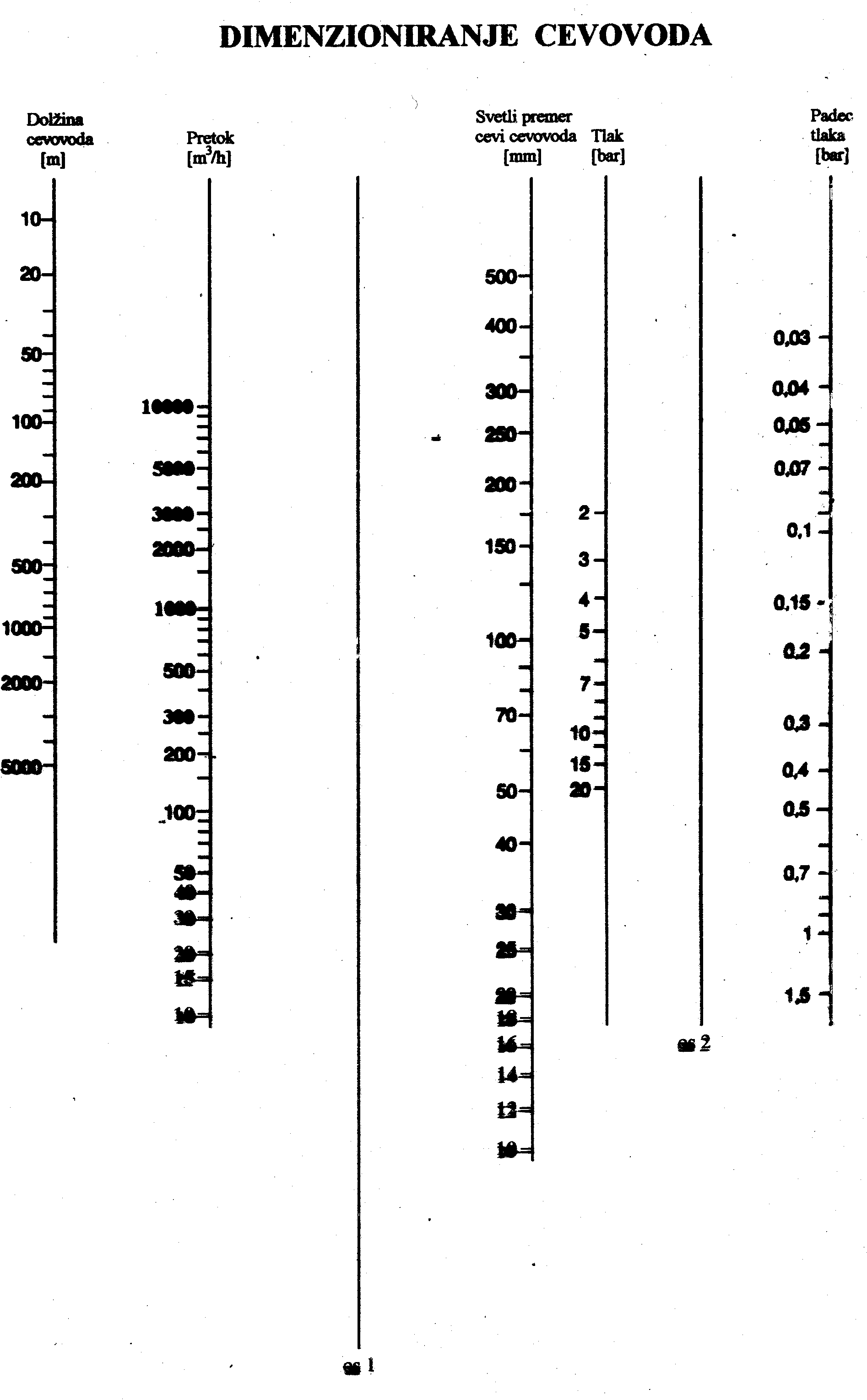

9. Za dane podatke grafično določi notranji premer pnevmatične cevi!



- dolžina cevi l = 50m,

- pretok Q = 150 m3/h,

- delovni tlak p = 8 bar,

- dopustni padec tlaka ∆p = 0,2 bar.

Premer cevi je:

3 mm
25 mm
60 mm
2,5 cole

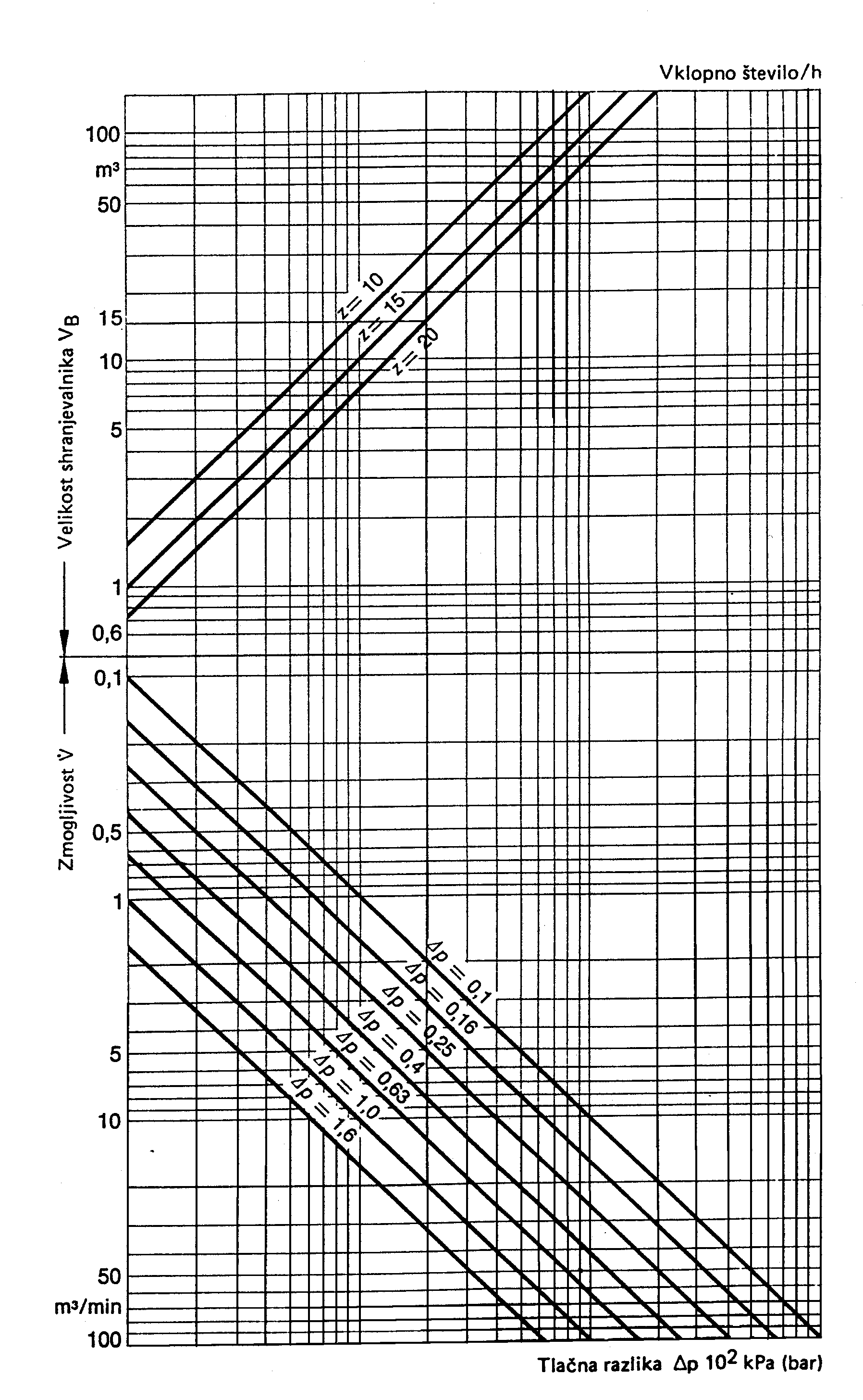

10. Za dane podatke grafično določi potrebni volumen rezervoarja!

- zmogljivost pnevmatskega omrežja je 4 m3/h

- dopustno nihanje tlaka ∆p = 0,63 bara

- vklopno število z = 20/h

Volumen rezervoarja je:

5 m3
2 m3
180 dm3
1200 dm3

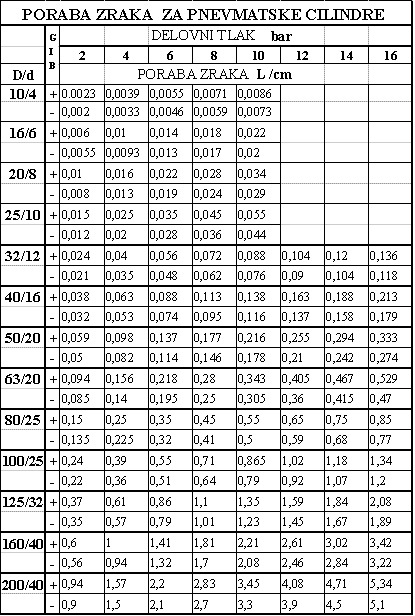

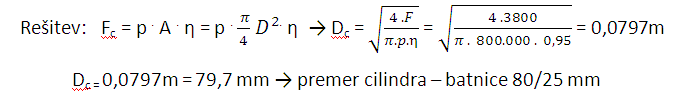

11. Za dane podatke določi potreben premer valja!



potrebna sila delovnega giba Fc = 3800N

delovni tlak p = 8 bar

izkoristek η = 0,95



Premer cilindra in batnice sta:



20/8 mm
25/10 mm
50/20 mm
80/25 mm



SCORM Kviz

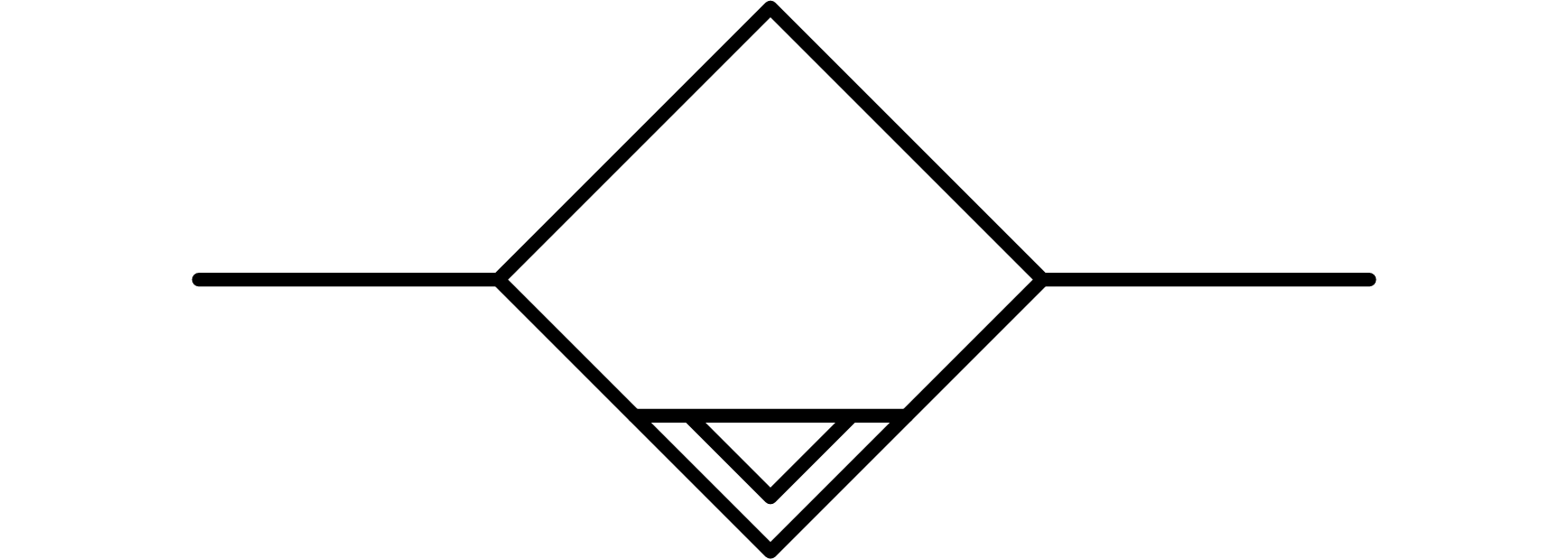

12. Simbol na sliki pomeni:




zračni filter
hladilnik zraka
avtomatski izločevalnik kondenzata
varnostni ventil

13. Enoto za pripravo zraka namestimo v pnevmatskem sistemu:

pred kompresorjem
med kompresorjem in rezervoarjem zraka
v povratni vod
pred vsako delovno mesto

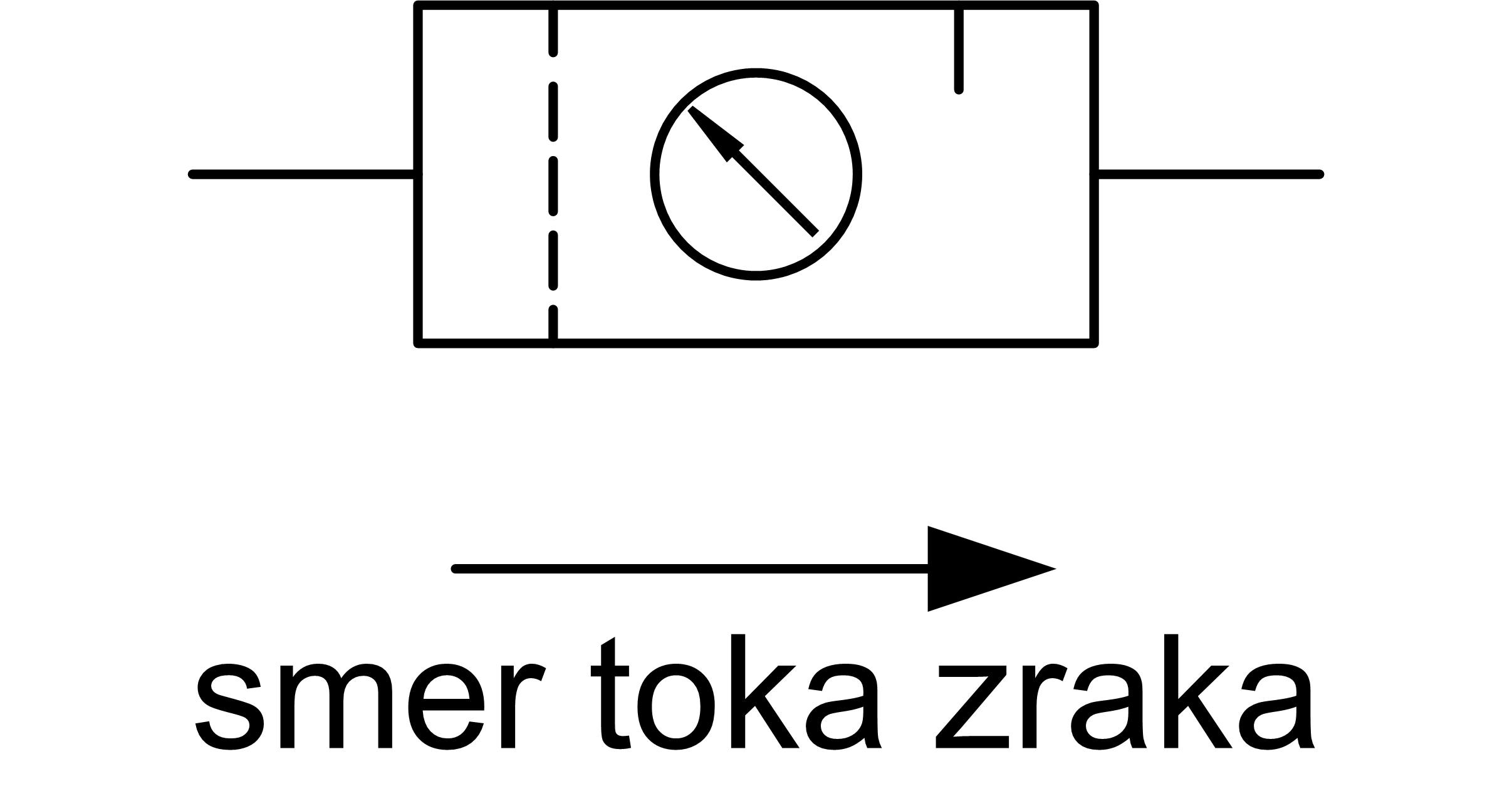

14. Enota za pripravo zraka (na shemi) je sestavljena iz:






filtra, manometra in naoljevalnika
filtra, regulatorja tlaka in odvajalnik kondenzata
filtra, regulatorja tlaka in naoljevalnika
hladilnika zraka, regulatorja tlaka in naoljevalnika

15. Minimalna potrebna oprema na rezervoarju je:

filter, regulator tlaka, manometer in odvajalnik kondenzata
varnostni ventil, manometer, odvajalnik kondenzata in zapirni ventili
hladilnik zraka, filter, zapirni ventili in manometer
regulator tlaka, filter, zapirni ventili in manometer
