PREVERJANJE -drugi del

SCORM Kviz
Pri enosmernem delovnem valju je:

delovni in povratni gib s pomočjo zračnega tlaka
gib s pomočjo zračnega tlaka, povratni z vzmetjo

SCORM Kviz
Na sliki je simbol za:






delovni valj brez batnice
udarni delovni valj
dvojni- tandem delovni valj
zasučni delovni valj

SCORM Kviz
Za dvostranski delovni valj velja:




batnica je boljše vodena
batnica ima večjo hitrost
dopušča večje prečne sile na batnico
ima večjo porabo zraka

SCORM Kviz
Enota za pripravo zraka (na shemi) je sestavljena iz:




filtra, manometra in naoljevalnika
filtra, regulatorja tlaka in odvajalnik kondenzata
filtra, regulatorja tlaka in naoljevalnika
hladilnika zraka, regulatorja tlaka in naoljevalnika

SCORM Kviz

Za udarni delovni valj velja:










nima vgrajene predkomore
batnico lahko ustavimo v poljubnem položaju
pri povratnem gibu je sila večja
bat in batnica dosežeta veliko hitrost in s tem kinetično energijo

Določi
Za dane podatke določi potreben premer delovnega valja!

potrebna sila delovnega giba Fc = 3800 N

delovni tlak p = 8 bar

izkoristek η = 0,95

Premer valja in batnice sta:
20/8 mm
25/10 mm
50/20 mm
80/25 mm



Izračunaj

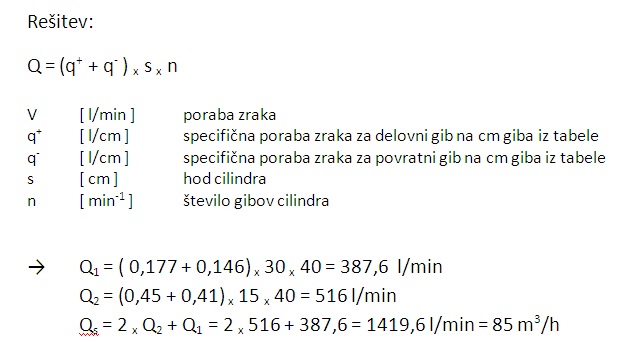

Na pnevmatičnem stroju imamo montirane tri dvosmerne pnevmatične valje, enega 50/20 mm, hod s = 300 mm in dva 100/25 mm, hod s = 150 mm. Stroj opravi 40 ciklov/min, delovni tlak je 8 bar. Poraba zraka je (izračunaj!):
12 l/min
3 m3/h
85 m3/h
680 l/min



Vprašanja z več izbirami

Potne ventile uporabljamo v pnevmatiki za:

reguliranje tlaka
delovne ventile
reguliranje toka zraka
krmilne ventile



Vprašanja z več izbirami
Priključke na potnih ventilih označujemo:
delovni A,B; vhod – dovod zraka P, odzračevanje R,S
delovni 2,4; vhod – dovod zraka 1, odzračevanje 3,5
delovni R,S;  vhod – dovod zraka X, odzračevanje C,D
delovni 1,2;  vhod – dovod zraka 3, odzračevanje 4,5
