Ti cilindri so univerzalni, aktivna sta delovni in povratni gib.

Krmilimo jih s 5/2 delovnimi ventili.

F = 10 – 48000 N

v = 0,03 – 2 m/s

s = 0,001 – 2 m

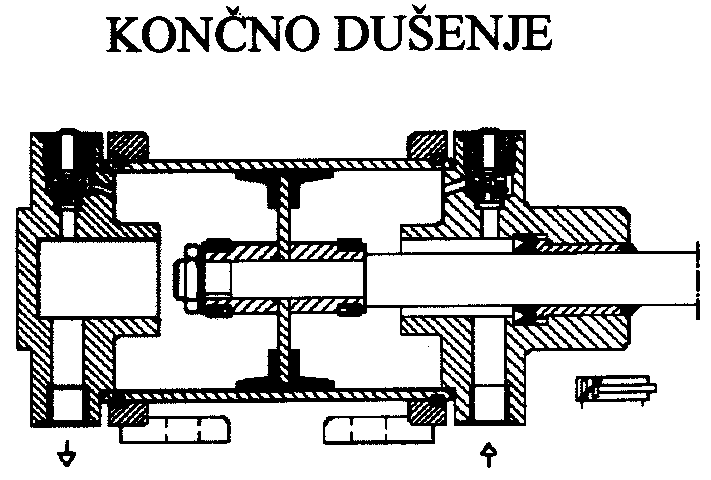

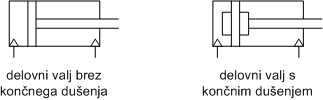

Pri vgradnji delovnih valjev moramo paziti, da omejimo delovni gib delovnega valja mehansko. V primeru da to ni mogoče, lahko izberemo delovni valj, ki ima končno dušenje. Končno dušenje je lahko na sprednji, zadnji strani ali pa na obeh.

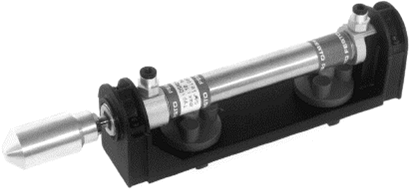

Slika: Primer DDV (dvosmerni delovni valj)
