Rele

Rele je elektromagnetno stikalo, ki krmili in vklaplja ob majhni porabi energije.

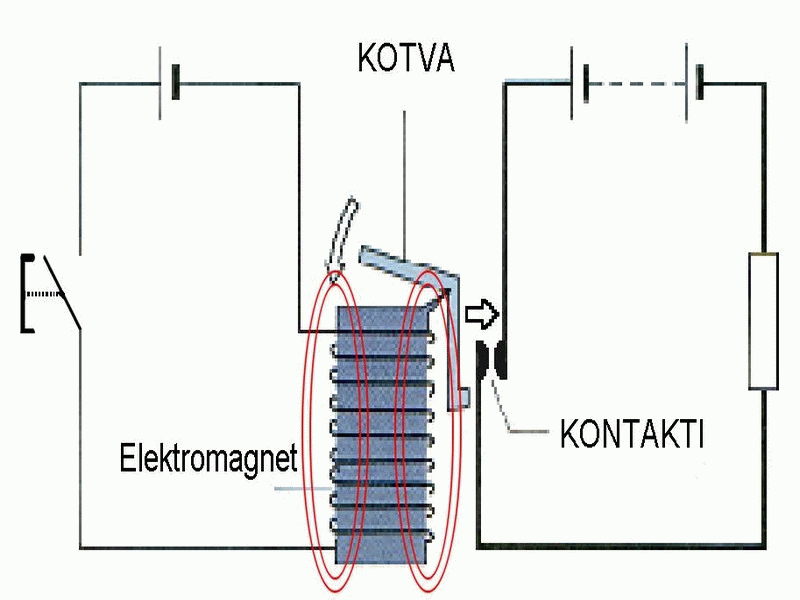

    Glavni deli:

    -navitje

    - kotva

    - kontakti







Simbol za rele in rele s kontakti:

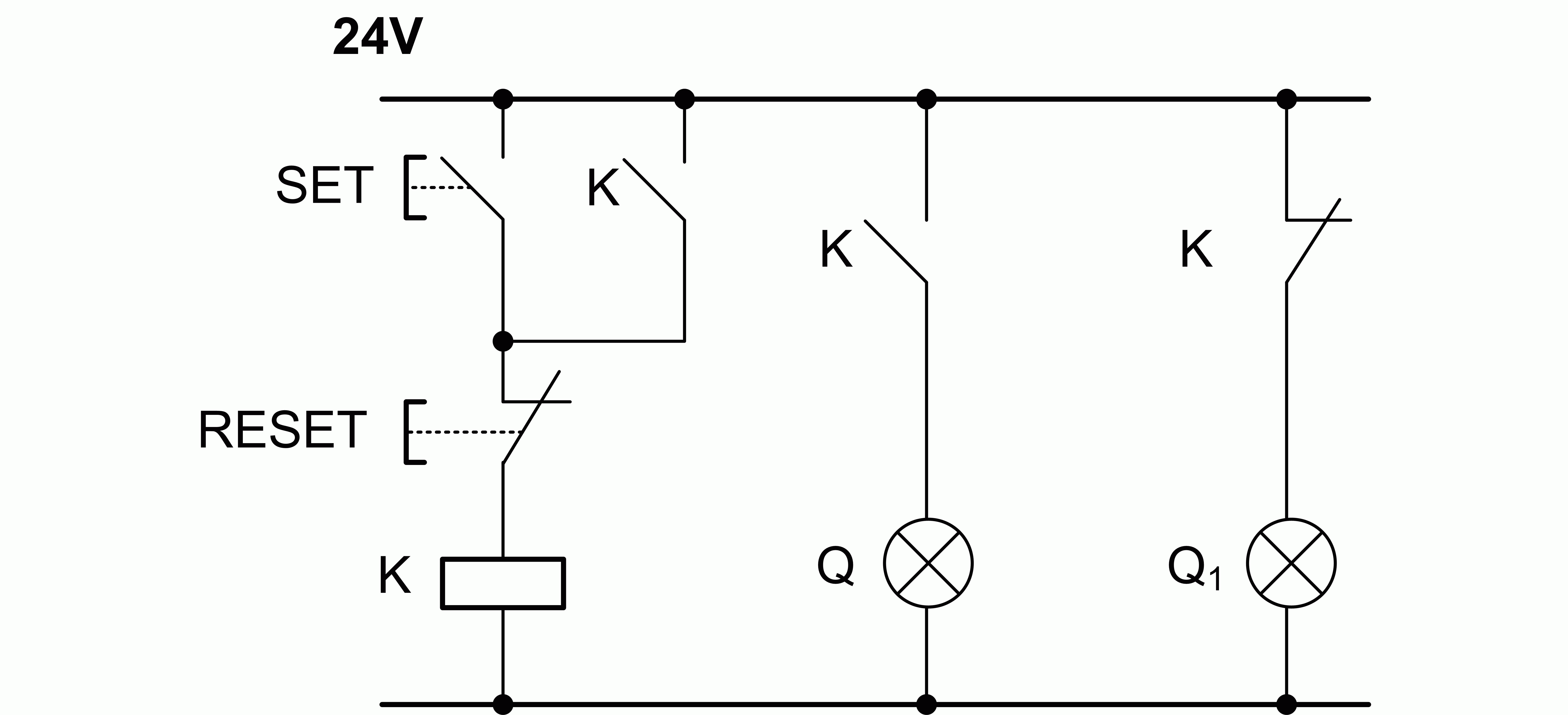

Realizacija spomina z relejem



Ob kratkotrajnem pritisku na tipko SET vključimo izhod K, izhod K brišemo s kratkotrajnim pritiskom na tipko RESET. Ob istočasnem pritisku na tipki SET in RESET dominira tipka RESET – dominacija izklopa.
